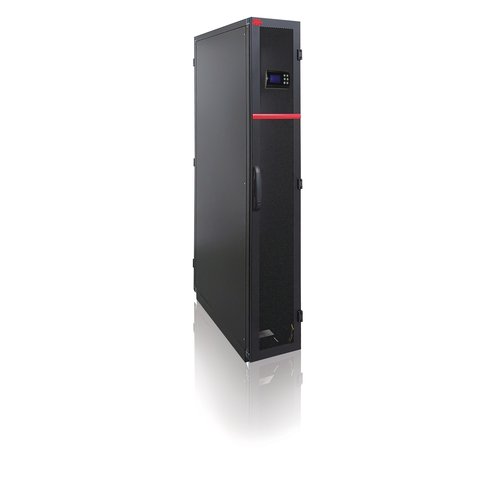

WOPR 0015÷0030

KALTWASSER-KLIMAGERÄTEN MIT HOHEM WIRKUNGSGRAD

Bei der WOPR MONTAIR-Serie handelt es sich um eine Reihe von Kaltwasser-Klimageräten, die speziell für die direkte Zusammenschaltung mit dem Equipment entwickelt wurden, das die Wärmelast im Rechenzentrum erzeugt.
Diese Einheiten sind mit EC Plug-Fan-Ventilatoren mit rückwärts gekrümmten Schaufeln, einem großen Kühlregister, das für den Betrieb mit hoher Eintrittswassertemperatur optimiert ist, und einem großen T-Delta ausgestattet. Schwankungen in der thermischen Belastung werden durch die gleichzeitige Wirkung eines 2- oder 3-Wege-Modulationsventils und die automatische Steuerung der Umluftventilatordrehzahl mittels mikroprozessorgesteuerter Steuerlogik und einer fortschrittlichen Benutzerschnittstelle abgeleitet.
Hervorragende Leistungen werden in Kombination mit hocheffizienten Free-Cooling-Chillers und den neuen Kaltwassersätzen der Marke Montair mit niedrigem GWP erreicht.

Versionen

WOPR-1/C - Luftauslass vorne 1000 mm
WOPR-2/C - Luftauslass vorne 1200 mm
WOPR-L/C - Seitliche Luftzufuhr (beidseitig) 1200 mm
WOPR-D/C - Seitliche Luftzufuhr (rechte Seite) 1200 mm
WOPR-S/C - Seitliche Luftzufuhr (linke Seite) 1200 mm

Power range

15,0-31,0 kW
4,3-8,8 Ton

Zubehör

Im Werk montiertes Zubehör

MP Kondenswasser Entleerpumpe
DPS Doppelte Netzeinspeisung
PF Differentialdruckwächter für Filterüberwachung
SA Wasserwarnanlage
IS Modbus RTU-Protokoll, serielle Schnittstelle RS485
IST Protokoll Modbus TCP/IP, Ethernet-Port
ISB BACnet MSTP-Protokoll, serielle Schnittstelle RS485
ISBT BACnet IP-Protokoll, Ethernet-Port
ISS Protokoll SNMP, Ethernet-Port
MVP 2-Wege-Modulations- und Ausgleichsventil mit Durchflussmesser, druckunabhängig
MQ 3-Wege-Modulierventil
OW Wasseraustritt Temperatursensor
STT Ferntemperatursonde
TCI Hydraulikanschlüsse von oben

Lose mitgeliefertes Zubehör

CR Fernbedienung
C03 Vordere / hintere Bodenabdeckung 300mm
C10 Seitliche Bodenabdeckung 1000 mm
C12 Seitliche Bodenabdeckung 1200 mm

Technical data

			0015	0020	0025	0030
Leistungen	Gesamtkühlleistung (1)	kW	15,0	20,1	24,8	30,8
	Sensible Kühlleistung (1)	kW	15,0	20,1	24,8	30,8
	SHR (1)	%	1	1	1	1
	Ventilatoren	Tipo	3	3	4	6
	Ventilatoren	n°	EC Plug-Fans	EC Plug-Fans	EC Plug-Fans	EC Plug-Fans
	ISO 16890 Filtrierung	Tipo	e(PM10).min ≤50 %	e(PM10).min ≤50 %	e(PM10).min ≤50 %	e(PM10).min ≤50 %
	Luftmenge	m³/h	3000	4000	5400	5800
	Energieverbrauch der Ventilatoren	kW	0,32	0,47	0,62	0,80
	Wassermenge (1)	l/s	0,71	0,96	1,18	1,47
	Druckverluste (1)	kPa	35,7	35,4	41,3	55,4
	Versorgungsspannung	V/Ph/Hz	230/1/50	230/1/50	230/1/50	230/1/50
Gewicht Inneneinheit	Gewicht 1000	kg	186	192	197	202
Gewicht Inneneinheit	Gewicht 1200	kg	200	206	211	216

Dimensions

			0015	0020	0025	0030
Abmessungen der Inneneinheit	L	mm	300	300	300	300
	W (2)	mm	1000 - 1200	1000 - 1200	1000 - 1200	1000 - 1200
	H	mm	2073 (42 U)	2073 (42 U)	2073 (42 U)	2073 (42 U)

Aufzeichnungen

1 Rückluft 35 °C - 25% rF und Wassertemperatur 10/15 °C
2 Nennmaße (Gesamtgröße 1050-1250mm).
