DOP 0028÷0093

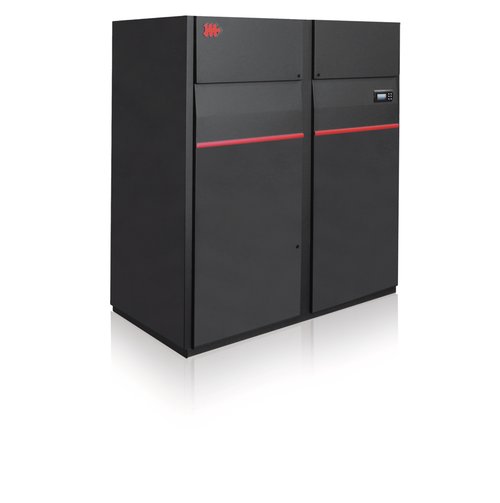

UNIDADES DUAL COIL DE AGUA REFRIGERADA CON VENTILADORES PLUG-FAN EC INVERTER

Unidades Dual Coil con dos circuitos de refrigeración, ambos de agua refrigerada e independientes uno del otro. Dichos circuitos están conectados a dos enfriadoras de agua condensadas por agua o por aire presentes en el sitio, también con tecnología Free-Cooling. Los dos circuitos están separados y su activación no es contemporánea para funcionar como back-up interno.
La gama DOP dispone de ventiladores Plug-Fan EC Inverter; como accesorios están disponibles ventiladores con altura manométrica alta.
Los ventiladores Plug-Fan EC Inverter permiten reducir los consumos en las cargas parciales de hasta un 61% respecto a los ventiladores centrífugos, modulando la potencia absorbida según la carta térmica requerida.
La gama DOP viene en dos configuraciones de impulsión del aire: DOPT con impulsión hacia arriba y DOPB con impulsión hacia abajo.
La supervisión de las unidades se gestiona de fábrica mediante el protocolo Modbus RTU en la interfaz serial RS485. Otros protocolos de comunicación y de Interfaz están disponibles como alternativa.

Versiones

DOPT/C - Impulsión hacia arriba y toma frontal
DOPT/U - Impulsión hacia arriba y toma frontal
DOPT/E - Impulsión hacia arriba y toma frontal
DOPT/D - Impulsión hacia arriba y toma frontal
DOPB/C - Impulsión hacia abajo y toma superior
DOPB/U - Impulsión hacia abajo y toma superior
DOPB/E - Impulsión hacia abajo y toma superior
DOPB/D - Impulsión hacia abajo y toma superior

Power range

29,0-93,0 kW
8,1-26,0 Ton

Accesorios

Accesorios montados en fábrica

AP Ventiladores Alta Prevalencia
HT Funcionamiento con agua a alta temperatura 13/18°C
DPS Doble alimentación eléctrica
AR Entrada renovación aire con filtro
AT Control regulación caudal aire constante
AT/P Control de regulación presión estática útil constante
PF Presostato diferencial para el control de los filtros
ES Batería calefacción con resistencia eléctrica por etapas
WS2 Batería de agua caliente con válvula de 3 vías
UMI Humidificador a vapor y electrodos sumergidos
SA Sensor de inundación
IST Protocolo Modbus TCP/IP, puerto Ethernet
ISB Protocolo BACnet MSTP, interfaz serial RS485
ISBT Protocolo BACnet IP, puerto Ethernet
ISS Protocolo SNMP, puerto Ethernet
RE Relé de voltaje mínimo y máximo ajustable y control de fase

Accesorios suministrados por separado

MP Bomba de condensados
MP/U Bomba desagüe condensa y humidificador
SB Sensor de detección de incendios
SC Sensor de detección de humo
CR Control remoto
ZP Zócalo ajustable con amortiguadores (sólo mod. B)
ZA Zócalo ajustable con amortiguadores y deflector (sólo mod. B)
DL Plenum inferior para conexiones laterales (solo mod. T)
BA Plenum de toma superior vertical con filtro eficiencia F7 (sólo mod. B)
BD Plenum descarga superior frontal con malla (sólo mod. T)
DM Plenum descarga inferior frontal con malla (sólo mod. B)
BV Plenum descarga/de toma superior con rejilla

Technical data

			0028	0038	0056	0077	0093
Prestaciones del circuito principal	Potencia frigorífica total (1)	kW	28,5	38,1	55,8	76,6	93,0
	Potencia frigorífica sensible (1)	kW	28,5	35,8	51,7	70,8	86,0
	SHR (1)	%	100%	94%	93%	92%	92%
	Caudal de agua (1)	l/s	1,36	1,82	2,67	3,66	4,44
	Pérdidas de carga totales (1)	kPa	24	24	33	33	38
Prestaciones del circuito secundario	Potencia frigorífica total (1)	kW	28,5	38,1	55,8	76,6	93,0
	Potencia frigorífica sensible (1)	kW	28,5	35,8	51,7	70,8	86,0
	SHR (1)	%	100%	94%	93%	92%	92%
	Caudal de agua (1)	l/s	1,36	1,82	2,67	3,66	4,44
	Pérdidas de carga totales (1)	kPa	24	24	33	33	38
Prestaciones del circuito principal con accesorio HT	Potencia frigorífica total (2)	kW	23,1	29,7	42,9	58,5	71,2
	Potencia frigorífica sensible (2)	kW	23,1	29,7	42,9	58,5	71,2
	SHR (2)	%	100%	100%	100%	100%	100%
	Caudal de agua (2)	l/s	1,10	1,42	2,05	2,79	3,40
	Pérdidas de carga totales (2)	kPa	23	23	29	27	31
Prestaciones del circuito secundario con accesorio HT	Potencia frigorífica total (2)	kW	23,1	29,7	42,9	58,5	71,2
	Potencia frigorífica sensible (2)	kW	23,1	29,7	42,9	58,5	71,2
	SHR (2)	%	100%	100%	100%	100%	100%
	Caudal de agua (2)	l/s	1,10	1,42	2,05	2,79	3,40
	Pérdidas de carga totales (2)	kPa	23	23	29	27	31
Sección ventilador	Ventiladores	n°	1	1	2	2	3
	Caudal de aire (3)	m³/h	9700	9700	13800	18800	22800
	Presión estática útil Máx. - Unidad de ventiladores estándar	Pa	290	200	400	230	340
	Presión estática útil Máx. - Unidad con ventiladores de alta presión estática	Pa	480	400	550	400	510
	Filtros	Tipo	M5	M5	M5	M5	M5
Características eléctricas	Alimentación eléctrica	V/Ph/Hz	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50
Presión sonora	DOPT - Versión con impulsión hacia arriba (4)	dB(A)	60	61	58	64	61
Presión sonora	DOPB - Versión con impulsión hacia abajo (4)	dB(A)	55	56	53	59	56
ACCESORIOS Y SECCIONES COMPLEMENTARIAS	ACCESORIOS Y SECCIONES COMPLEMENTARIAS
Batería eléctrica	Número de etapas	n°	3	3	3	3	3
Batería eléctrica	Potenza eléctrica	kW	13,5	13,5	16,5	22,5	27,0
Batería de agua caliente	Potencia térmica (5)	kW	26,0	26,0	35,8	51,4	62,9
	Caudal de agua (5)	l/s	1,24	1,24	1,71	2,46	3,01
	Pérdidas de carga totales (5)	kPa	40	40	44	48	48
Humidificador a vapor y electrodos sumergidos	Producción nominal de vapor	kg/h	8	8	8	15	15
Humidificador a vapor y electrodos sumergidos	Potencia nominal	kW	6,0	6,0	6,0	11,3	11,3
Pesos	Peso de transporte DOPT - Impulsión hacia arriba	kg	473	499	562	752	891
	Peso de transporte DOPB - Impulsión hacia abajo	kg	491	517	592	782	927
	Peso en funcionamiento DOPT - Impulsión hacia arriba	kg	453	477	540	719	858
	Peso en funcionamiento DOPB - Impulsión hacia abajo	kg	471	495	570	749	894

Dimensions

			0028	0038	0056	0077	0093
Dimensiones	L	mm	1350	1350	1750	2225	2625
	W	mm	890	890	890	890	890
	H	mm	1980	1980	1980	1980	1980

Notas

1 Temperatura de aire ambiente 24 °C - U.R. 50%, temperatura del agua 7 °C/12 °C.
2 Temperatura de aire ambiente 27 °C - U.R. 50%, temperatura del agua 13 °C/18 °C.
3 Caudal de aire calculado con una presión estática útil de 20 Pa.
4 Presión sonora detectada en campo libre a 1,5 m de altura y 2 m de distancia de la unidad, conforme a la norma ISO 3744.
5 Temperatura aire ambiente 20 °C, Temperatura del agua 45 °C/40 °C.
