WOPU 0120÷0280

UNIDADES BAJO EL SUELO DE AGUA REFRIGERADA CON VENTILADORES PLUG-FAN EC INVERTER

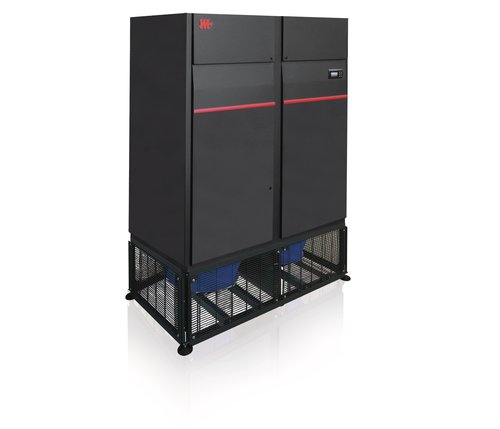

La nueva generación de unidades Close Control de agua refrigerada se caracterizan por la combinación de dos estructuras: el módulo de refrigeración superior que incluye una batería de alto rendimiento, los filtros, el cuadro eléctrico, la válvula modulante mientras que los nuevos ventiladores Plug-Fan EC Inverter se introducen en un módulo específico y optimizado para reducir al mínimo las pérdidas de carga y el consumo. El módulo específico para los ventiladores, normalmente configurado en modo "fully open" (totalmente abierto) para la instalación "underfloor" (subsuelo elevado), puede equiparse con paneles para la instalación "above the floor" (encima del suelo elevado).
La supervisión de las unidades se gestiona de fábrica mediante el protocolo Modbus RTU en la interfaz serial RS485. Otros protocolos de comunicación y de Interfaz están disponibles como alternativa.
Las unidades se diseñan para el funcionamiento con agua a alta temperatura (14/20 °C), aunque es posible, con una opción específica, funcionar con agua a temperatura convencional (7/12 °C).

Versiones

WOPU/C - Impulsión hacia bajo el suelo
WOPU/U - Impulsión hacia bajo el suelo
WOPU/E - Impulsión hacia bajo el suelo
WOPU/D - Impulsión hacia bajo el suelo
BFU - Módulo de ventilador para versión «underfloor» (por debajo del suelo).
BFM - Módulo de ventilador para versión «above the floor» (por encima del suelo).

Power range

117-282 kW
33,0-80,0 Ton

Accesorios

Accesorios montados en fábrica

SW Funcionamiento con agua a baja temperatura 7/12°
DPS Doble alimentación eléctrica
AT Control regulación caudal aire constante
AT/P Control de regulación presión estática útil constante
PF Presostato diferencial para el control de los filtros
ES Batería calefacción con resistencia eléctrica por etapas
UMI Humidificador a vapor y electrodos sumergidos
SA Sensor de inundación
IST Protocolo Modbus TCP/IP, puerto Ethernet
ISB Protocolo BACnet MSTP, interfaz serial RS485
ISBT Protocolo BACnet IP, puerto Ethernet
ISS Protocolo SNMP, puerto Ethernet
MV Válvula modulante de dos vías
MVP Válvula de dos vías modulante y de equilibrio con caudalímetro, independiente de la presión
FME Caudalímetro
EM Medidor de energía
RE Relé de voltaje mínimo y máximo ajustable y control de fase
OW Sensor de temperatura del agua de salida

Accesorios suministrados por separado

MP Bomba de condensados
MP/U Bomba desagüe condensa y humidificador
SB Sensor de detección de incendios
SC Sensor de detección de humo
CR Control remoto
ZP Zócalo ajustable con amortiguadores (sólo mod. B)
BA Plenum de toma superior vertical con filtro eficiencia F7 (sólo mod. B)
BU Plenum de toma superior frontal con malla
BV Plenum descarga/de toma superior con rejilla

Technical data

			0120	0150	0190	0240	0280
Prestaciones - temperatura del agua a 14 °C / 20 °C	Potencia frigorífica total (1)	kW	117	148	189	239	282
	Potencia frigorífica sensible - Máx. (1)	kW	117	148	189	239	282
	Potencia frigorífica sensible neta (1)	kW	114	145	185	233	274
	SHR (1)	%	100%	100%	100%	100%	100%
	Caudal de agua (1)	l/s	4,6	5,9	7,5	9,5	11,2
	Pérdidas de carga totales (1)	kPa	54	52	38	50	48
Prestaciones con accesorio SW - temperatura del agua 7 °C/12 °C	Potencia frigorífica total (2)	kW	102	131	165	207	244
	Potencia frigorífica sensible - Máx. (2)	kW	86,4	110	140	173	209
	Potencia frigorífica sensible neta (2)	kW	83,8	107	136	167	201
	SHR (2)	%	85%	84%	85%	84%	86%
	Caudal de agua (2)	l/s	4,9	6,2	7,9	9,9	11,7
	Pérdidas de carga totales (2)	kPa	60	58	42	53	50
Sección ventilador	Ventiladores	n°	2	2	3	3	4
	Caudal de aire (3)	m³/h	20500	25500	33000	41000	50000
	Pérdidas de carga totales (2)	kPa	60	58	42	53	50
	Potencia absorbida (3)	kW	2,6	3,3	4,2	6,0	7,6
Filtración	Nivel según la norma EN779		M5	M5	M5	M5	M5
Filtración	Nivel según la norma ISO 16890		ePM10[50%]	ePM10[50%]	ePM10[50%]	ePM10[50%]	ePM10[50%]
Características eléctricas	Alimentación eléctrica	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
Presión sonora	WOPU - Bajo el suelo (4)	dB(A)	54	57	56	57	60
ACCESORIOS Y SECCIONES COMPLEMENTARIAS	ACCESORIOS Y SECCIONES COMPLEMENTARIAS
Batería eléctrica	Número de etapas	n°	2	2	2	2	2
Batería eléctrica	Potenza eléctrica	kW	15,0	15,0	22,5	22,5	30,0
Humidificador a vapor y electrodos sumergidos	Producción nominal de vapor	kg/h	8	15	15	15	15
Humidificador a vapor y electrodos sumergidos	Potencia nominal	kW	6,0	11,3	11,3	11,3	11,3
Dimensiones y pesos	Dimensiones y pesos
Módulo de refrigeración	Peso de transporte	kg	442	561	675	839	948
Módulo de refrigeración	Peso en funcionamiento	kg	421	535	644	803	906
Módulo de los ventiladores	Peso de transporte	kg	173	204	260	307	365
Módulo de los ventiladores	Peso en funcionamiento	kg	153	178	229	270	324

Dimensions

			0120	0150	0190	0240	0280
Módulo de refrigeración	L	mm	1750	2225	2625	3100	3500
	W	mm	890	890	890	980	980
	H	mm	1980	1980	1980	1980	1980
Módulo de los ventiladores	L	mm	1750	2225	2625	3100	3500
	W	mm	890	890	890	980	980
	H (5)	mm	600	600	600	600	600

Notas

1 Temperatura de aire ambiente 35 °C - U.R. 30%, temperatura del agua 14 °C/20 °C.
2 Temperatura de aire ambiente 24 °C - U.R. 50%, temperatura del agua 7 °C/12 °C.
3 Caudal de aire calculado con Presión estática útil de 20 Pa y Módulo de Ventiladores "fully open", con suelo alzado a una altura 900 mm.
4 Presión sonora detectada en campo libre a 1,5 m de altura y 2 m de distancia de la unidad, conforme a la norma ISO 3744.
5 Regulable hasta una altura alzada del suelo de 960 mm.
