DOPU 0090÷0200

КОНДИЦИОНЕРЫ С ДВУМЯ ВОЗДУХООХЛАДИТЕЛЯМИ ДЛЯ НАГНЕТАНИЯ ПОД ФАЛЬШПОЛ С ВЕНТИЛЯТОРАМИ С ИНВЕРТОРНЫМ ДВИГАТЕЛЕМ.

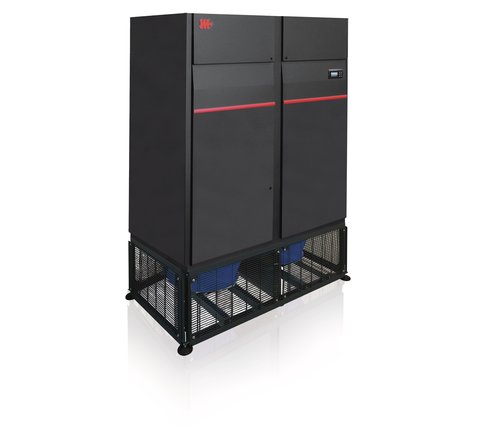

Новая серия кондиционеров с двумя водяными воздухоохладителями состоит из двух частей: верхний охлаждающий модуль в котором находится теплообменник, фильтры, электрический отсек, модулирующий вентиль и нижний отсек с вентиляторами Plug-Fan новейшей разработки c инверторными двигателями, которые расположены в соответствующем отсеке, оптимизированы с целью минимизации потерь давления и уменьшения потребляемой мощностью. Вентиляторный отсек имеет конфигурацию "полностью открытый" для монтажа под фальшпол и может быть укомплектован панелями для установки надфальшполом.
Агрегаты с двумя теплообменниками с двумя независимыми гидравлическими контурами с холодной водой. Контуры подсоединены к двум чиллерам с воздушным или водяным охлаждением конденсаторов, также могущих иметь режим естественного охлаждения.
Стандартно кондиционеры укомплектованы интерфейсной платой RS 485 для диспетчеризации по протоколу Modbus RTU.
Эти кондиционеры разработаны для работы в высокой температурой воды (14/20 °C) , а с соответствующей опцией могут работать со стандартной температурой воды (7/12 °C).

Версии

DOPU/C - Нагнетание под пол
DOPU/U - Нагнетание под пол
DOPU/E - Нагнетание под пол
DOPU/D - Нагнетание под пол
BFU - модуль вентилятора для напольного исполнения
BFM - модуль вентилятора для потолочного исполнения

диапазон мощности

88,0-205 kW
25,0-58,0 Ton

Принадлежности

Принадлежности, установленные на заводе

SW Низкая рабочая температура воды 7/12°C
DPS Двойное электропитание
AT Устройство автоматического поддержания расхода воздуха
AT/P Электронное устройство для поддержания постоянным напор
PF Дифференциальное реле на фильтре
ES Электронагреватель со ступенчатым регулированием
UMI Электродный пароувлажнитель
SA Датчик воды
IST Протокол Modbus TCP / IP, порт Ethernet
ISB BACnet MSTP протокол, RS485 интерфейсная плата
ISBT BACnet IP протокол, Ethernet порт
ISS Протокол SNMP, порт Ethernet
MV 2-х ходовой модулирующий клапан
MVP 2-х ходовой модулирующий клапан, независящий от давления, и балансировочный вентиль для расхода воды
FME Расходомер
EM счетчик энергии
RE Реле контроля фаз и мин/макс напряжений
OW Температурный датчик выходящей воды

Принадлежности, поставка отдельно

MP Насос отвода конденсата
MP/U Насос для отвода конденсата и слива воды из увлажнителя
SB Датчик огня
SC Датчик дыма
CR Пульт дистанционного управления
ZP Регулируемая основная рама с амортизаторами (только мод. B)
BA Верхний пленум забора воздуха с фильтром F7 эффективностью (мод. В только)
BU Пленум с решеткой с верхним фронтальным забором
BV Пленум для нагнетания воздуха вниз с заслонкой вентилятора

Technical data

			0090	0118	0140	0188	0200
Данные первичного холодильного контура - температура воды 14°C/20°C	Холодопроиз-ть (1)	kW	88,4	118	142	187	205
	Явная макс. холодопроизводительность (1)	kW	88,4	118	142	187	205
	Общая холодопроизводительность (1)	kW	86	115	138	182	198
	SHR (1)	%	100%	100%	100%	100%	100%
	расход воды (1)	l/s	3,5	4,7	5,7	7,4	8,2
	Общее падение давления воды (1)	kPa	38,8	52,2	50,5	43,5	43,2
Данные вторичного холодильного контура - температура воды 14°C/20°C	Холодопроиз-ть (1)	kW	88,4	118	142	187	205
	Явная макс. холодопроизводительность (1)	kW	88,4	118	142	187	205
	Общая холодопроизводительность (1)	kW	86	115	138	182	198
	SHR (1)	%	100%	100%	100%	100%	100%
	расход воды (1)	l/s	3,5	4,7	5,7	7,4	8,2
	Общее падение давления воды (1)	kPa	38,8	52,2	50,5	43,5	43,2
Данные первичного холодильного контура с опцией SW - температура воды 7°C/12°C	Холодопроиз-ть (2)	kW	74,5	99,7	120	158	173
	Явная макс. холодопроизводительность (2)	kW	69,7	92,0	114	147	161
	Общая холодопроизводительность (2)	kW	67,3	88,8	110	141	154
	SHR (2)	%	94%	92%	95%	93%	93%
	расход воды (2)	l/s	3,56	4,76	5,75	7,56	8,27
	Общее падение давления воды (2)	kPa	40,9	55,2	53,2	46,0	45,4
Данные вторичного холодильного контура с опцией SW - температура воды 7°C/12°C	Холодопроиз-ть (2)	kW	74,5	99,7	120	158	173
	Явная макс. холодопроизводительность (2)	kW	69,7	92,0	114	147	161
	Общая холодопроизводительность (2)	kW	67,3	88,8	110	141	154
	SHR (2)	%	94%	92%	95%	93%	93%
	расход воды (2)	l/s	3,56	4,76	5,75	7,56	8,27
	Общее падение давления воды (2)	kPa	40,9	55,2	53,2	46,0	45,4
Вентиляторная секция	Вентиляторы	n°	2	2	3	3	4
	Расход воздуха (3)	m³/h	18800	24300	32000	39000	47000
	Макс. возможное статистическое давление	Pa	270	210	245	160	180
	Потребл. мощность (3)	kW	2,4	3,2	4,2	5,5	6,7
	Транспортный вес	kg	173	204	260	307	365
	Рабочий вес	kg	153	178	229	270	324
Фильтрация	Уровень согласно EN 779		M5	M5	M5	M5	M5
Фильтрация	Уровень согласно ISO 16890		ePM10[50%]	ePM10[50%]	ePM10[50%]	ePM10[50%]	ePM10[50%]
Электрические характеристики	Электропитание	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
Schalldruck	DOPU - нагнетание воздуха над полом (4)	dB(A)	53	56	56	57	59
АКСЕССУАРЫ & ДОПОЛНИТЕЛЬНЫЕ СЕКЦИИ	АКСЕССУАРЫ & ДОПОЛНИТЕЛЬНЫЕ СЕКЦИИ
Электронагрев	Ступени	n°	2	2	2	2	2
Электронагрев	Электрическая мощность	kW	15,0	15,0	22,5	22,5	30,0
Электродный пароувлажнитель	Номинальная производительность пара	kg/h	8	15	15	15	15
Электродный пароувлажнитель	Номинальная мощность	kW	6,0	11,3	11,3	11,3	11,3
Охлаждающая секция	Транспортный вес	kg	452	568	696	861	969
Охлаждающая секция	Рабочий вес	kg	431	542	665	824	928

Dimensions

			0090	0118	0140	0188	0200
Охлаждающая секция	L	mm	1750	2225	2625	3100	3500
	W	mm	1980	1980	1980	1980	1980
	H	mm	890	890	890	980	980
Вентиляторная секция	L	mm	1750	2225	2625	3100	3500
	W	mm	890	890	890	980	980
	H (5)	mm	600	600	600	600	600

Примечания

1 Температура воздуха 35°C - R.H. 30%, температура воды 14°C/20°C.
2 Температура воздуха 24°C - R.H. 50%, температура воды 7°C / 12°C.
3 Расход воздуха приведен при напоре 20 Ра и полностью открытой вентиляторной секцией, высота фальшпола 900 мм.
4 Уровень звукового давленияна высоте 1,5 м. и на расстоянии 2 м. от агрегата в соответствии с ISO 3744.
5 Регулирумый до высоты 960 мм. фальшпола.
