TIP 1026÷3120

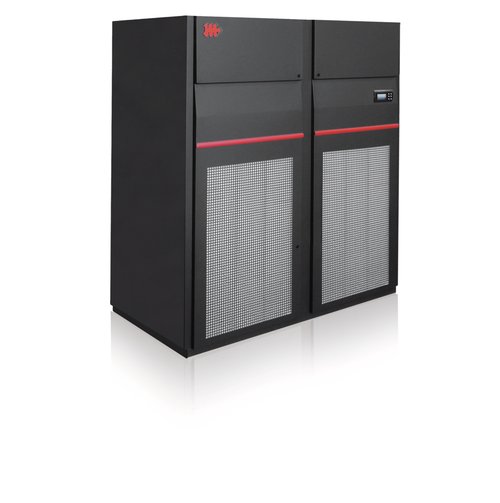

КОНДИЦИОНЕРЫ ВОЗДУШНОГО ВОЗДУШНОГО ОХЛАЖДЕНИЯ НЕПОСРЕДСТВЕННОГО ОХЛАЖДЕНИЯ (DUAL FLUID) С ДВУМЯ ХОЛОДОНОСИТЕЛЯМИ, С ИНВЕРТОРНЫМИ СПИРАЛЬНЫМИ КОМПРЕССОРАМИ И ЕС ИНВЕРТОРНЫМИ ВЕНТИЛЯТОРАМИ PLUG-FAN.

Высокоэффективные кондиционеры непосредственного охлаждения с двумя холодоносителями (Dual Fluid) с двумя холодильными контурами: один непосредственного охлаждения с выносным конденсатором, а второй с водяным воздухоохладителем. Контуры независимые без одновременного включения, но с ротацией. Инверторный спиральный компрессор и инверторный двигатель вентиляторов Plug-Fan изменяют потребляемую мощность в зависимости от реальной тепловой нагрузки. Разница энергопотребления достигает до 88% между минимальным и максимальным потреблением.
Серия TIP оборудована инверторными бескорпусными вентиляторами с EC-двигателями; высоконапорные вентиляторы доступны в качестве вспомогательного оборудования.
Серия XIP оборудована электронным расширительным клапаном.
Серия TIP доступна в двух конфигурациях подачи воздуха: TIPT с восходящим потоком и TIPB с нисходящим потоком.
Стандартно кондиционеры укомплектованы интерфейсной платой RS 485 для диспетчеризации по протоколу Modbus RTU.
Кондиционеры подходят для работы при высокой наружной температуре (до 52°С) при соответствующем сочетании с выносными конденсаторами XT.

Версии

TIPT/C - Нагнетание воздуха вверх и фронтальный забор
TIPT/U - Нагнетание воздуха вверх и фронтальный забор
TIPT/E - Нагнетание воздуха вверх и фронтальный забор
TIPT/D - Нагнетание воздуха вверх и фронтальный забор
TIPB/C - Нагнетание воздуха вниз и забор сверху
TIPB/U - Нагнетание воздуха вниз и забор сверху
TIPB/E - Нагнетание воздуха вниз и забор сверху
TIPB/D - Нагнетание воздуха вниз и забор сверху

диапазон мощности

27,0-120 kW

Принадлежности

Принадлежности, установленные на заводе

AP Высоконапорные вентиляторы
SL Шумоизолирующий кожух
AR Заборник для воздухообмена с фильтром
AT Устройство автоматического поддержания расхода воздуха
AT/P Электронное устройство для поддержания постоянным напор
PF Дифференциальное реле на фильтре
ES Электронагреватель со ступенчатым регулированием
WS2 Водяной воздухонагреватель с трехходовым клапаном
PG Теплообменник с горячим газом для последующего нагрева (с клапаном)
UMI Электродный пароувлажнитель
SA Датчик воды
IST Протокол Modbus TCP / IP, порт Ethernet
ISB BACnet MSTP протокол, RS485 интерфейсная плата
ISBT BACnet IP протокол, Ethernet порт
ISS Протокол SNMP, порт Ethernet
LT Unit ready for operation with KLT
RE Реле контроля фаз и мин/макс напряжений

Принадлежности, поставка отдельно

MP Насос отвода конденсата
MP/U Насос для отвода конденсата и слива воды из увлажнителя
SB Датчик огня
SC Датчик дыма
CR Пульт дистанционного управления
ZP Регулируемая основная рама с амортизаторами (только мод. B)
ZA Регулируемая основная рама с амортизаторами и дефлектором (только мод. B)
DL Нижний пленум для подсоединения воздуховода сбоку (мод. Т только)
BA Верхний пленум забора воздуха с фильтром F7 эффективностью (мод. В только)
BD Верхний пленум нагнетания с решеткой (мод. Т только)
DM Нижний пленум нагнетания с решеткой (мод. В только)
BV Пленум для нагнетания воздуха вниз с заслонкой вентилятора

Technical data

			1026	1048	2061	2087	3120
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	Общая холодопроизводительность - макс. (1)	kW	26,5	48,5	61,4	87,5	120
	Общая холодопроизводительность - мин. (1)	kW	9,4	18,6	10,0	18,4	24,3
	Явная холодопроизводительность - Mакс. (1)	kW	22,1	41,5	56,2	77,2	101
	Явная холодопроизводительность - Mин. (1)	kW	9,4	18,6	10,0	18,4	24,3
	SHR - Mакс. (1)	%	83%	86%	92%	88%	84%
	SHR - Mин. (1)	%	100%	100%	100%	100%	100%
	Общая потребляемая мощность - Maкс. (1)	kW	8,0	14,1	17,1	25,3	34,5
	Общая потребляемая мощность - Mин. (1)	kW	2,7	5,5	4,2	7,3	9,5
	EER - Max. (1)		3,32	3,45	3,58	3,46	3,48
	EER - Min. (1)		3,44	3,36	2,38	2,51	2,57
ХАРАКТЕРИСТИКИ водяного контура холодной воды	Холодопроиз-ть (2)	kW	24,1	49,2	67,6	92,1	118
	Явная холодопроиз-сть (2)	kW	20,9	42,5	60,3	81,8	102
	SHR (2)	%	87%	86%	89%	89%	86%
	расход воды (2)	l/s	1,2	2,4	3,2	4,4	5,7
	Общее падение давления воды (2)	kPa	33	45	33	47	44
Circuito frigorífico	Фреоновые контуы	n°	1	1	1	2	2
Circuito frigorífico	Компрессоры	n°	1	1	1	2	3
Вентиляторная секция	Вентиляторы	n°	1	1	2	2	3
	Расход воздуха (3)	m³/h	5200	10000	14200	19200	24000
	Макс. возможное статистическое давление - STD стандартные вентиляторы	Pa	100	240	370	250	320
	Макс. возможное статистическое давление - высоконапорные вентиляторы	Pa	390	370	530	380	440
	Фильтры	Tipo	M5	M5	M5	M5	M5
Электрические характеристики	Электропитание	V/Ph/Hz	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50
Schalldruck	TIPT - Нагнетание вверх (4)	dB(A)	66	68	69	71	73
Schalldruck	TIPB - Нагнетание вниз (4)	dB(A)	60	62	63	65	66
АКСЕССУАРЫ & ДОПОЛНИТЕЛЬНЫЕ СЕКЦИИ	АКСЕССУАРЫ & ДОПОЛНИТЕЛЬНЫЕ СЕКЦИИ
Электронагрев	Ступени	n°	3	3	3	3	3
Электронагрев	Электрическая мощность	kW	7,5	13,5	16,5	22,5	27,0
Калорифер	Теплопроиз-ть (5)	kW	5,2	13,0	17,7	24,5	31,6
	расход воды (5)	l/s	0,25	0,62	0,85	1,17	1,51
	Общее падение давления воды (5)	kPa	29	36	35	43	41
Теплообменник горячего газа	Теплопроиз-ть (6)	kW	5,9	10,5	14,3	19,8	25,6
Электродный пароувлажнитель	Номинальная производительность пара	kg/h	4	8	8	15	15
Электродный пароувлажнитель	Номинальная мощность	kW	3,0	6,0	6,0	11,3	11,3
Масса	Транспортный вес TIPT - Нагнетание вверх	kg	311	520	664	838	1038
	Транспортный вес TIPB -Нагнетание вниз	kg	339	556	713	893	1103
	Рабочий вес TIPT - Нагнетание вниз	kg	301	502	644	813	1008
	Рабочий вес TIPB - Нагнетание вниз	kg	329	537	693	867	1074

Dimensions

			1026	1048	2061	2087	3120
Размеры	L	mm	875	1350	1750	2225	2625
	W	mm	675	890	890	890	890
	H	mm	1980	1980	1980	1980	1980

Примечания

1 Температура в помещении 24°C - R.H. 50%, температура конденсации 45°C.
2 Наружняя температура 24°C - R.H. 50%, температура воды 7°/12°C.
3 Расход воздуха приведен для напора 20 Pa.
4 Уровень звукового давленияна высоте 1,5 м. и на расстоянии 2 м. от агрегата в соответствии с ISO 3744.
5 Температура в помещении 20°C, температура воды 45°C / 40°C.
6 Температура в помещении 20°C.
