UCM/SL 1512÷2854

ВЫНОСНОЙ КОНДЕНСАТОР МАЛОШУМНОГО ИСПОЛНЕНИЯ

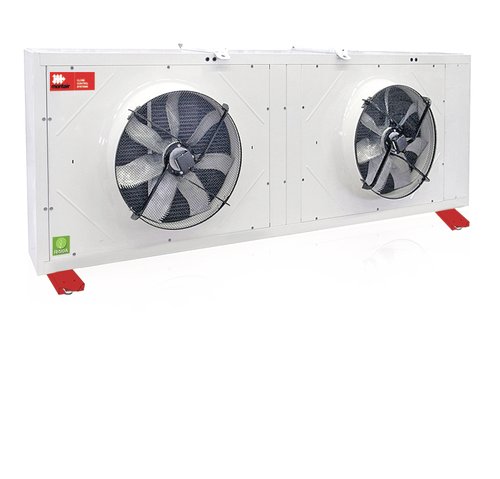

Выносные воздушные конденсаторы с осевыми вентиляторами, подключенные к блокам серии XIP – TIP – XOP – TOP.
Поставляются агрегаты трех исполнений в зависимости от требований к уровню шума: стандартные, малошумные (SL) и сверхмалошумные (SSL). Агрегаты оснащены осевыми вентиляторами с обечайками увеличенной высоты для устранения турбулентности воздушного потока и широким пленумом для равномерного распределения воздуха по теплообменнику.
Выносные конденсаторы поставляются с полностью выполненными электрическими соединениями и со всеми устройствами защиты, установленными в электрическом отсеке; устройство поддержания давления конденсации за счет управления скоростью вращения вентиляторов поставляется опционально. ЕС ИНВЕРТОРНЫЙ ДВИГАТЕЛЬ возможен опционально для полной изменения потребляемой мощности и шума в соответствии с требуемым расходом воздуха.
Устройства могут установливаться с горизонтальной или вертикальной подачей воздуха, установленные на ножках (опция SVV), поставляемыми в качестве вспомогательного оборудования.

Версии

UCM/SL - Низкошумный выносной конденсатор

Принадлежности

Принадлежности, установленные на заводе

EC Вентиляторы с инверторным EC-двигателем
LT Unit ready for operation with KLT
SVV Опоры для установки агрегата с вертикальным потоком воздуха

Принадлежности, поставка отдельно

KLT Kit low operation down to -40 °C, with matching LT accessory (mandatory).

Technical data

			1512	1513	1522	1523	1622T	1623T	1624	1632	1633	1634	1643	1644	2622	2623	2624	2632	2633	2634	2643	2644	2834	2843	2844	2853	2854
UCM/SL	Расход воздуха	m³/h	4500	4000	9000	8000	18200	16800	15500	27300	25200	23250	33600	31000	18200	17000	15700	27300	25500	23000	34000	30650	35000	50000	44000	62500	55000
	Жидкостная линия	Ø	12	16	18	18	18	22	22	22	22	22	22	22	2x16	2x18	2x18	2x18	2x18	2x18	2x18	2x22	2x22	2x22	2x22	2x22	2x22
	Труба для газа	Ø	16	18	28	28	28	35	35	35	35	35	35	35	2x22	2x28	2x28	2x28	2x28	2x28	2x28	2x35	2x35	2x35	2x35	2x35	2x35
	Фреоновые контуы	n°	1	1	1	1	1	1	1	1	1	1	1	1	2	2	2	2	2	2	2	2	2	2	2	2	2
	Электропитание	V/Ph/Hz	230/1/50	230/1/50	230/1/50	230/1/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Потребл. мощность	kW	0,22	0,22	0,44	0,44	1,20	1,20	1,20	1,80	1,80	1,80	2,40	2,40	1,20	1,20	1,20	1,80	1,80	1,80	2,40	2,40	2,67	3,56	3,56	4,45	4,45
	Потребляемая мощность агрегата с ЕС инверторными вентиляторами	kW	0,16	0,16	0,33	0,33	0,87	0,96	1,01	1,47	1,44	1,52	1,92	2,02	0,87	0,99	1,05	1,31	1,48	1,48	1,98	1,96	1,93	2,40	2,21	3,00	2,77
	Вентиляторы	n°	1	1	2	2	2	2	2	3	3	3	4	4	2	2	2	3	3	3	4	4	3	4	4	5	5
	Schalldruck (1)	dB(A)	36	36	39	39	44	44	44	46	46	46	47	47	44	44	44	46	46	46	47	47	45	47	47	48	48
	Звуковое давление агрегата с ЕС инверторными вентиляторами (1)	dB(A)	36	36	39	39	42	43	44	45	45	46	46	47	42	43	45	44	45	46	46	47	45	44	45	45	46
Масса	Транспортный вес	kg	91	94	140	146	203	214	226	291	305	322	396	418	203	214	226	288	305	322	396	418	464	573	608	714	757
	Транспортный вес агрегата с ЕС инверторными вентиляторами	kg	91	94	140	146	226	237	249	325	339	356	441	463	226	237	249	322	339	356	441	463	460	567	602	707	750
	Рабочий вес	kg	73	76	111	118	161	172	183	232	246	263	320	343	161	172	183	229	246	263	320	343	394	484	518	604	648
	Рабочий вес агрегата с ЕС инверторными вентиляторами	kg	73	76	111	118	184	195	206	266	280	297	365	388	184	195	206	263	280	297	365	388	390	478	512	597	641

Dimensions

			1512	1513	1522	1523	1622T	1623T	1624	1632	1633	1634	1643	1644	2622	2623	2624	2632	2633	2634	2643	2644	2834	2843	2844	2853	2854
Размеры	L	mm	1200	1200	1900	1900	2300	2300	2300	3200	3200	3200	4100	4100	2300	2300	2300	3200	3200	3200	4100	4100	3900	5000	5000	6100	6100
	W	mm	960	960	960	960	960	960	960	960	960	960	960	960	960	960	960	960	960	960	960	960	1290	1290	1290	1290	1290
	H	mm	800	800	800	800	1050	1050	1050	1050	1050	1050	1050	1050	1050	1050	1050	1050	1050	1050	1050	1050	1380	1380	1380	1380	1380

Примечания

1 Звуковое давление измерено в свободном пространстве на рассотянии 10 м. от агрегата в соответствии с ISO 3744.
N.B. (1) Комбинации с моделями прецизионных кондиционеров приведены на соответствующих страницах документации кондиционеров.
