HOP 1009÷2152

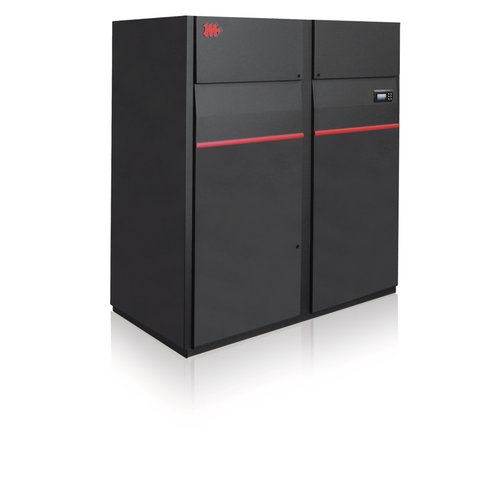

UNIDAD DE EXPANSIÓN DIRECTA CONDENSADAS POR AGUA CON COMPRESORES SCROLL Y VENTILADORES PLUG-FAN EC INVERTER

Unidad de expansión directa condensada por agua.
El aire de la sala se trata en la batería de evaporación por la que circula el refrigerante; el calor de condensación se elimina en un intercambiador de placas internas, conectado, a su vez, a un circuito hidráulico: pozo, red hidráulica local o circuitos cerrados como torres de evaporación y/o Dry coolers.
La gama HOP dispone de ventiladores Plug-Fan EC Inverter; como accesorios están disponibles ventiladores con altura manométrica alta.
Los ventiladores Plug-Fan EC Inverter permiten reducir los consumos en las cargas parciales de hasta un 61% respecto a los ventiladores centrífugos, modulando la potencia absorbida según la carta térmica requerida.
La gama HOP viene en dos configuraciones de impulsión del aire: HOPT con impulsión hacia arriba y HOPB con impulsión hacia abajo.
La supervisión de las unidades se gestiona de fábrica mediante el protocolo Modbus RTU en la interfaz serial RS485. Otros protocolos de comunicación y de Interfaz están disponibles como alternativa.

Versiones

HOPT/C - Impulsión hacia arriba y toma frontal
HOPT/U - Impulsión hacia arriba y toma frontal
HOPT/E - Impulsión hacia arriba y toma frontal
HOPT/D - Impulsión hacia arriba y toma frontal
HOPB/C - Impulsión hacia abajo y toma superior
HOPB/U - Impulsión hacia abajo y toma superior
HOPB/E - Impulsión hacia abajo y toma superior
HOPB/D - Impulsión hacia abajo y toma superior

Power range

9,6-152 kW
2,7-43,0 Ton

Accesorios

Accesorios montados en fábrica

AP Ventiladores Alta Prevalencia
PL Intercambiador de placas para agua de pozo con válvula presostática de 2 vías
PV Válvula presostática (para versiones solo frío)
SL Silenciamiento unidad
TE Válvula de expansión electrónica
AR Entrada renovación aire con filtro
AT Control regulación caudal aire constante
AT/P Control de regulación presión estática útil constante
PF Presostato diferencial para el control de los filtros
ES Batería calefacción con resistencia eléctrica por etapas
WS2 Batería de agua caliente con válvula de 3 vías
PG Batería post-calentamiento por gas caliente (con válvula)
UMI Humidificador a vapor y electrodos sumergidos
SA Sensor de inundación
IST Protocolo Modbus TCP/IP, puerto Ethernet
ISB Protocolo BACnet MSTP, interfaz serial RS485
ISBT Protocolo BACnet IP, puerto Ethernet
ISS Protocolo SNMP, puerto Ethernet
RE Relé de voltaje mínimo y máximo ajustable y control de fase

Accesorios suministrados por separado

MP Bomba de condensados
MP/U Bomba desagüe condensa y humidificador
SB Sensor de detección de incendios
SC Sensor de detección de humo
CR Control remoto
ZP Zócalo ajustable con amortiguadores (sólo mod. B)
ZA Zócalo ajustable con amortiguadores y deflector (sólo mod. B)
DL Plenum inferior para conexiones laterales (solo mod. T)
BA Plenum de toma superior vertical con filtro eficiencia F7 (sólo mod. B)
BD Plenum descarga superior frontal con malla (sólo mod. T)
DM Plenum descarga inferior frontal con malla (sólo mod. B)
BV Plenum descarga/de toma superior con rejilla

Technical data

			1009	1013	1017	1019	1023	1029	1037	1043	2051	2058	2072	1074	2088	2099	2110	2117	2152
Prestaciones - temperatura del agua del condensador a 30 °C / 35 °C	Potencia frigorífica total (1)	kW	9,6	13,1	17,2	18,8	23,1	28,8	37,3	42,7	50,8	58,2	71,6	74,2	88,1	99,5	110	117	152
	Potencia frigorífica sensible (1)	kW	8,1	11,1	14,0	15,7	20,0	23,4	35,6	40,4	44,7	48,5	63,3	63,7	70,4	85,4	90,8	103	118
	SHR (1)	%	84%	85%	81%	84%	87%	81%	95%	95%	88%	83%	88%	86%	80%	86%	83%	88%	78%
	Potencia absorbida total (1)	kW	2,2	2,9	3,7	4,4	5,3	6,4	8,8	10,3	11,8	12,7	15,9	16,5	18,9	22,5	25,9	26,6	33,0
	EER (1)		4,30	4,56	4,66	4,27	4,35	4,54	4,25	4,14	4,31	4,58	4,50	4,51	4,66	4,42	4,25	4,41	4,60
Prestaciones - temperatura del agua del condensador a 15 °C / 30 °C	Potencia frigorífica total (2)	kW	9,5	13,2	17,2	18,8	23,3	29,1	37,3	42,9	51,1	58,8	72,6	76,2	89,9	102	114	121	153
	Potencia frigorífica sensible (2)	kW	8,1	11,2	14,0	15,7	20,1	23,6	35,7	40,5	44,9	48,8	63,7	64,6	71,2	86,6	92,2	105	118
	SHR (2)	%	85%	85%	81%	84%	86%	81%	96%	94%	88%	83%	88%	85%	79%	85%	81%	87%	77%
	Potencia absorbida total (2)	kW	2,2	2,9	3,7	4,5	5,2	6,3	8,8	10,2	11,6	12,4	15,5	15,6	18,1	21,3	24,5	25,1	32,8
	EER (2)		4,26	4,60	4,66	4,18	4,47	4,66	4,25	4,20	4,41	4,74	4,68	4,89	4,97	4,79	4,65	4,83	4,66
Circuito frigorífico	Circuitos frigorifícos	n°	1	1	1	1	1	1	1	1	2	2	2	1	2	2	2	2	2
Circuito frigorífico	Compresores	n°	1	1	1	1	1	1	1	1	2	2	2	1	2	2	2	2	2
Condensador de agua - temperatura del agua a 30 °C / 35 °C	Caudal de agua	l/s	0,55	0,75	0,97	1,07	1,31	1,63	2,11	2,43	2,90	3,29	4,05	4,20	5,02	5,64	6,29	6,65	8,61
Condensador de agua - temperatura del agua a 30 °C / 35 °C	Pérdidas de carga	kPa	42	35	27	32	42	33	34	35	37	34	30	46	37	35	40	43	51
Condensador de agua - temperatura del agua a 15 °C / 30 °C	Caudal de agua	l/s	0,18	0,25	0,32	0,36	0,44	0,55	0,70	0,81	0,89	1,02	1,26	1,42	1,56	1,76	1,98	2,09	2,66
Condensador de agua - temperatura del agua a 15 °C / 30 °C	Pérdidas de carga	kPa	55	41	53	64	50	56	59	64	35	57	45	67	68	64	49	53	67
Sección ventilador	Ventiladores	n°	1	1	1	2	2	3	3	1	1	1	2	2	2	2	2	3	3
	Caudal de aire (3)	m³/h	2500	3000	3300	3900	5600	5600	11500	11500	11500	11500	16000	16000	16000	21000	21000	25500	25500
	Presión estática útil Máx. - Unidad de ventiladores estándar	Pa	430	310	250	130	120	100	150	120	150	150	370	350	350	190	170	330	310
	Presión estática útil Máx. - Unidad con ventiladores de alta presión estática	Pa	710	640	430	280	410	380	270	230	230	210	550	530	530	360	300	500	480
	Filtros	Tipo	M5	M5	M5	M5	M5	M5	M5	M5	M5	M5	M5	M5	M5	M5	M5	M5	M5
Características eléctricas	Alimentación eléctrica	V/Ph/Hz	230/1/50	230/1/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50
Presión sonora	HOPT - Versión con impulsión hacia arriba (4)	dB(A)	53	56	58	61	62	62	65	65	65	66	64	68	63	67	68	67	71
Presión sonora	HOPB - Versión con impulsión hacia abajo (4)	dB(A)	48	51	53	56	57	57	60	60	60	60	58	62	58	62	63	61	65
ACCESORIOS Y SECCIONES COMPLEMENTARIAS	ACCESORIOS Y SECCIONES COMPLEMENTARIAS
Batería eléctrica	Número de etapas	n°	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3
Batería eléctrica	Potenza eléctrica	kW	4,5	4,5	4,5	4,5	7,5	7,5	13,5	13,5	16,5	16,5	16,5	16,5	22,5	22,5	22,5	27,0	27,0
Batería de agua caliente	Potencia térmica (5)	kW	3,5	3,8	4,1	4,6	5,2	5,2	12,7	12,7	16,3	16,3	17,4	17,4	22,7	24,2	24,2	31,1	31,1
	Caudal de agua (5)	l/s	0,17	0,18	0,20	0,22	0,25	0,25	0,61	0,61	0,78	0,78	0,83	0,83	1,08	1,16	1,16	1,49	1,49
	Pérdidas de carga totales (5)	kPa	20	23	26	34	27	27	33	33	28	28	32	32	35	40	40	38	38
Batería de gas caliente	Potencia térmica (6)	kW	2,9	3,2	3,4	3,6	4,2	4,2	10,3	10,3	14,1	14,1	14,1	14,1	19,6	19,6	19,6	25,3	25,3
Humidificador a vapor y electrodos sumergidos	Producción nominal de vapor	kg/h	4	4	4	4	4	4	8	8	8	8	8	8	15	15	15	15	15
Humidificador a vapor y electrodos sumergidos	Potencia nominal	kW	3,0	3,0	3,0	3,0	3,0	3,0	6,0	6,0	6,0	6,0	6,0	6,0	11,3	11,3	11,3	11,3	11,3
Pesos	Peso de transporte HOPT - Impulsión hacia arriba	kg	237	244	253	253	287	305	448	480	518	541	636	641	772	791	818	925	1033
	Peso de transporte HOPB - Impulsión hacia abajo	kg	257	265	278	278	313	332	477	511	554	578	690	691	829	851	880	993	1110
	Peso en funcionamiento HOPT - Impulsión hacia arriba	kg	227	234	243	243	276	294	428	460	496	519	614	619	745	764	791	892	1000
	Peso en funcionamiento HOPB - Impulsión hacia abajo	kg	248	255	268	268	302	321	458	492	532	556	668	669	801	823	853	960	1077

Dimensions

			1009	1013	1017	1019	1023	1029	1037	1043	2051	2058	2072	1074	2088	2099	2110	2117	2152
Dimensiones	L	mm	675	675	675	675	875	875	1350	1350	1750	1750	1750	1750	2225	2225	2225	2625	2625
	W	mm	675	675	675	675	675	675	890	890	890	890	890	890	890	890	890	890	890
	H	mm	1980	1980	1980	1980	1980	1980	1980	1980	1980	1980	1980	1980	1980	1980	1980	1980	1980

Notas

1 Temperatura de aire ambiente 24 °C - U.R. 50%, temperatura del agua 30 °C/35 °C.
2 Temperatura de aire ambiente 24 °C - U.R. 50%, temperatura del agua 15 °C/30 °C.
3 Caudal de aire calculado con una presión estática útil de 20 Pa.
4 Presión sonora detectada en campo libre a 1,5 m de altura y 2 m de distancia de la unidad, conforme a la norma ISO 3744.
5 Temperatura aire ambiente 20 °C, Temperatura del agua 45 °C/40 °C.
6 Temperatura aire ambiente 20 °C.
