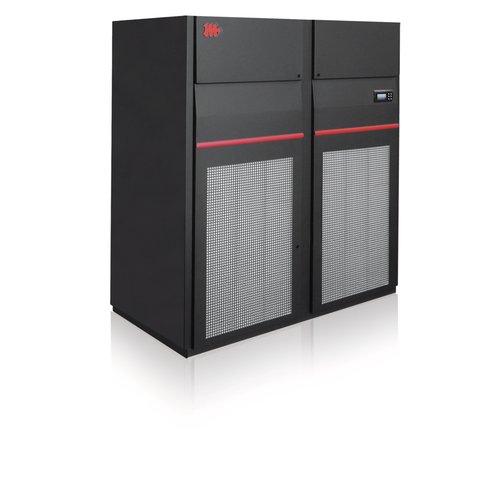

TIP/SZ 1024÷3114
UNIDADES DUAL FLUID DE EXPANSIÓN DIRECTA CONDENSADAS POR AIRE CON COMPRESORES SCROLL INVERTER Y VENTILADORES PLUG-FAN EC INVERTER







Unidades Dual Fluid de expansión directacondensadas por aire de alta eficiencia con circuito doble: uno por expansión directa condensada por aire, uno por agua refrigerada. Los dos circuitos están separados y su activación no es contemporánea para funcionar como back-up interno. El compresor Scroll Inverter y los ventiladores Plug-Fan EC Inverter modulan la potencia suministrada y absorbida según la carga térmica real requerida, alcanzando hasta el 88% de diferencia entre la absorción mínima y máxima.
La gama TIP dispone de ventiladores Plug-Fan EC Inverter; como accesorios están disponibles ventiladores con altura manométrica alta.
La gama dispone de una válvula de expansión electrónica que está incluida con la unidad.
La gama TIP viene en dos configuraciones de impulsión del aire: TIPT con impulsión hacia arriba y XIPB con impulsión hacia abajo.
La supervisión de las unidades se gestiona de fábrica mediante el protocolo Modbus RTU en la interfaz serial RS485. Otros protocolos de comunicación y de Interfaz están disponibles como alternativa.
Las unidades pueden trabajar con temperatura del aire exterior elevada (hasta 52 °C) con la combinación correcta a los condensadores remotos XT.
Versiones
- TIPT/SZ - Impulsión hacia arriba y toma frontal
- TIPB/SZ - Impulsión hacia abajo y toma superior
Power range
- 24,0-116 kW
Accesorios
Accesorios montados en fábrica
- AP Ventiladores Alta Prevalencia
- SL Silenciamiento unidad
- CM Planificador
- EC Ventiladores EC Inverter
- TE Válvula de expansión electrónica
- AR Entrada renovación aire con filtro
- AT Control regulación caudal aire constante
- AT/P Control de regulación presión estática útil constante
- PA Presostato diferencial control ventiladores
- PF Presostato diferencial para el control de los filtros
- ES Batería calefacción con resistencia eléctrica por etapas
- WS2 Batería de agua caliente con válvula de 3 vías
- PG Batería post-calentamiento por gas caliente (con válvula)
- UMI Humidificador a vapor y electrodos sumergidos
- WM Web Monitoring - Control remoto inalámbrico (GPRS/EDGE/4G/TCP-IP)
- SA Sensor de inundación
- IS Protocolo Modbus RTU, interfaz serial RS485
- IST Protocolo Modbus TCP/IP, puerto Ethernet
- ISB Protocolo BACnet MSTP, interfaz serial RS485
- ISBT Protocolo BACnet IP, puerto Ethernet
- ISB1 Protocolo BACnet MSTP, interfaz serial RS485, con certificación BTL.
- ISBT1 protocolo BACnet IP, puerto Ethernet, con certificación BTL.
- ISS Protocolo SNMP, puerto Ethernet
- RE Relé de voltaje mínimo y máximo ajustable y control de fase
Accesorios suministrados por separado
- MP Bomba de condensados
- MP/U Bomba desagüe condensa y humidificador
- SB Sensor de detección de incendios
- SC Sensor de detección de humo
- CR Control remoto
- ZP Zócalo ajustable con amortiguadores (sólo mod. B)
- ZA Zócalo ajustable con amortiguadores y deflector (sólo mod. B)
- DL Plenum inferior para conexiones laterales (solo mod. T)
- BA Plenum de toma superior vertical con filtro eficiencia F7 (sólo mod. B)
- BD Plenum descarga superior frontal con malla (sólo mod. T)
- DM Plenum descarga inferior frontal con malla (sólo mod. B)
- BV Plenum descarga/de toma superior con rejilla
- BF Direct Free-Cooling plenum for units with bottom air discharge
- DF Direct Free-Cooling plenum for units with top air discharge
Technical data
1024 | 1046 | 2060 | 2086 | 3114 | |||
Prestaciones del circuito de expansión directa | Potencia frigorífica total - Máxima (1) | kW | 24,1 | 47,0 | 60,5 | 89,0 | 116 |
Potencia frigorífica total - Mínima (1) | kW | 7,9 | 16,0 | 18,6 | 27,1 | 36,3 | |
Potencia frigorífica sensible - Máx. (1) | kW | 18,7 | 35,9 | 49,9 | 68,2 | 87,9 | |
Potencia frigorífica sensible - Mín. (1) | kW | 7,9 | 16,0 | 18,6 | 27,1 | 36,3 | |
SHR - Máx. (1) | % | 78% | 83% | 77% | |||
SHR - Mín. (1) | % | 100% | 100% | 100% | 100% | 100% | |
Potencia absorbida total - Máx. (1) | kW | 7,9 | 15,4 | 17,7 | 28,2 | 36,7 | |
Potencia absorbida total - Mín. (1) | kW | 2,8 | 5,2 | 4,0 | 6,9 | 8,8 | |
EER - Max. (1) | 3,06 | 3,05 | 3,42 | 3,16 | 3,16 | ||
EER - Min. (1) | 2,80 | 3,07 | 4,67 | 3,92 | 4,14 | ||
Prestaciones del circuito de agua refrigerada | Potencia frigorífica total (2) | kW | 16,8 | 38,7 | 57,3 | 79,6 | 99,5 |
Potencia frigorífica sensible (2) | kW | 14,5 | 32,7 | 47,5 | 64,9 | 81,2 | |
SHR (2) | % | 87% | 85% | 83% | 82% | 82% | |
Caudal de agua (2) | l/s | 0,80 | 1,84 | 2,73 | 3,80 | 4,74 | |
Pérdidas de carga totales (2) | kPa | 25 | 37 | 26 | 40 | 37 | |
Circuito frigorífico | Circuitos frigorifícos | N° | 1 | 1 | 1 | 2 | 2 |
Compresores | N° | 1 | 1 | 1 | 2 | 3 | |
Sección ventilador | Ventiladores | N° | 1 | 1 | 2 | 2 | 3 |
Caudal de aire (3) | m³/h | 5200 | 10000 | 14200 | 19200 | 24000 | |
Presión estática útil Máx. - Unidad de ventiladores estándar | PA | 280 | 335 | 400 | 370 | 400 | |
Presión estática útil Máx. - Unidad con ventiladores de alta presión estática | PA | 790 | 475 | 500 | 485 | 500 | |
Filtros | Tipo | G4 | G4 | G4 | G4 | G4 | |
Características eléctricas | Alimentación eléctrica | V/Ph/Hz | |||||
Presión sonora | TIPT - Versión con impulsión hacia arriba (4) | dB(A) | 66 | 68 | 69 | 71 | 73 |
TIPB - Versión con impulsión hacia abajo (4) | dB(A) | 60 | 62 | 63 | 65 | 66 | |
ACCESORIOS Y SECCIONES COMPLEMENTARIAS | ACCESORIOS Y SECCIONES COMPLEMENTARIAS | ||||||
Batería eléctrica | Número de etapas | N° | - | 3 | 3 | 3 | 3 |
Potenza eléctrica | kW | - | 13,5 | 16,5 | 22,5 | 27,0 | |
Batería de agua caliente | Potencia térmica (5) | kW | - | 20,8 | 28,6 | 39,6 | 50,8 |
Caudal de agua (5) | l/s | - | 1,01 | 1,38 | 1,91 | 2,45 | |
Pérdidas de carga totales (5) | kPa | - | 36 | 43 | 43 | 41 | |
Batería de gas caliente | Potencia térmica (6) | kW | - | 14,4 | 17,1 | 26,3 | 34,6 |
Humidificador a vapor y electrodos sumergidos | Producción nominal de vapor | kg/h | - | 8 | 8 | 15 | 15 |
Potencia nominal | kW | - | 6,0 | 6,0 | 11,3 | 11,3 |
Dimensions
1024 | 1046 | 2060 | 2086 | 3114 | |||
Dimensiones | L | mm | 875 | 1350 | 1750 | 2225 | 2625 |
W | mm | 675 | 890 | 890 | 890 | 890 | |
H | mm | 1980 | 1980 | 1980 | 1980 | 1980 | |
Pesos | Peso de transporte TIPT - Impulsión hacia arriba | kg | 311 | 520 | 664 | 838 | 1038 |
Peso de transporte TIPB - Impulsión hacia abajo | kg | 339 | 556 | 713 | 893 | 1103 | |
Peso en funcionamiento TIPT - Impulsión hacia arriba | kg | 301 | 502 | 644 | 813 | 1008 | |
Peso en funcionamiento TIPB - Impulsión hacia abajo | kg | 329 | 537 | 693 | 867 | 1074 |
Notas
- 1 Temperatura de aire ambiente 24 °C - U.R. 50%, temperatura de condensación 45 °C.
- 2 Temperatura de aire ambiente 24 °C - U.R. 50%, temperatura de condensación 45 °C, temperatura del agua 7 °C/12 °C.
- 3 Caudal de aire calculado con una presión estática útil de 20 Pa.
- 4 Presión sonora detectada en campo libre a 1,5 m de altura y 2 m de distancia de la unidad, conforme a la norma ISO 3744.
- 5 Ambient air temperature 24°C, water temperature 45°C/40°C (post-heating operation).
- 6 Temperatura aria ambiente 24°C.
