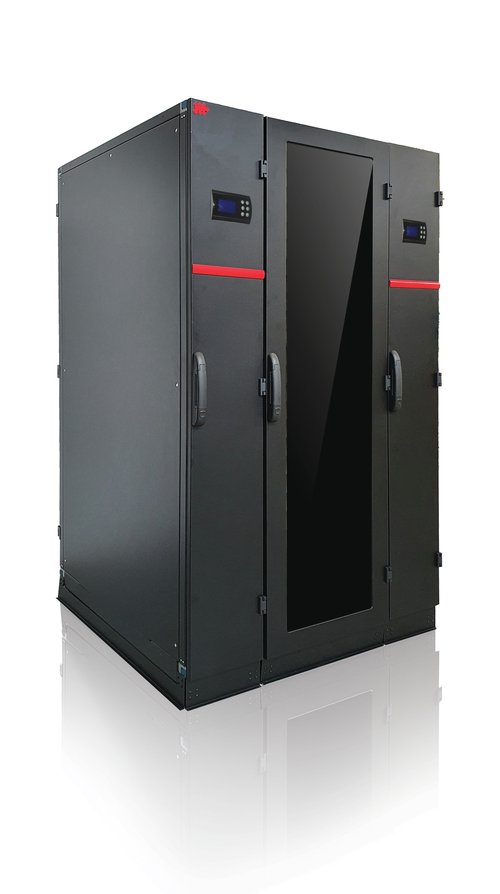

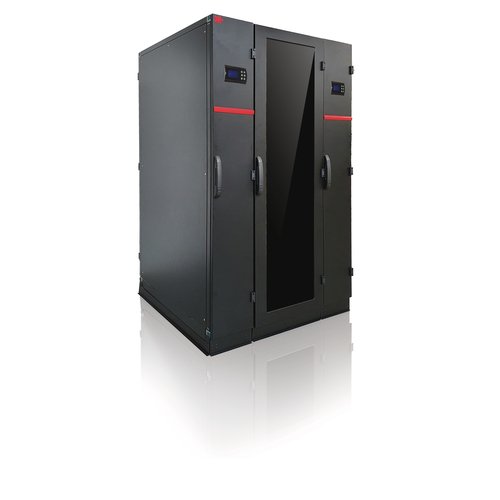

XIPR-ER 1010÷1035

UNIDADES DE CLIMATIZACIÓN DE EXPANSIÓN DIRECTA IN RACK ENCLOSURE + REDUNDANCIA

Es posible obtener un sistema de redundancia plena XIPR-ER uniendo el rack a dos módulos de refrigeración de expansión directa. Estos sistemas son flexibles y fáciles de implementar, son la solución perfecta para diferentes aplicaciones como: micro centro de datos, servidores de alta densidad, Edge Computing, IOT, equipos 5G. Los dos módulos pueden operar en configuración Master / Slave con una unidad en funcionamiento y otra en espera y la rotación de la unidad en espera por tiempo.
Las unidades están equipadas con ventiladores EC Inverter Plug-Fans con palas curvadas hacia atrás y válvula de expansión electrónica controlada directamente por un microprocesador y una interfaz de usuario avanzada. El sistema se completa con una unidad condensadora externa equipada con un compresor Scroll Inverter de alta eficiencia. Tanto los ventiladores como el compresor funcionan sobre la base de lógicas de control específicas destinadas a maximizar la eficiencia en una amplia gama de condiciones de funcionamiento.

Versiones

XIPR-ER - Versión Enclosure con redundancia - 1200 mm

Power range

6,5-43,0 kW

Accesorios

Accesorios montados en fábrica

R6 Rack para Enclosure 600 x 1200 x 42U
R8 Rack para Enclosure 800 x 1200 x 42U
MP Bomba de condensados
SA Sensor de inundación
IS Protocolo Modbus RTU, interfaz serial RS485
IST Protocolo Modbus TCP/IP, puerto Ethernet
ISB Protocolo BACnet MSTP, interfaz serial RS485
ISBT Protocolo BACnet IP, puerto Ethernet
ISS Protocolo SNMP, puerto Ethernet
STT Sondas de temperatura remotas
TCF Conexiones frigoríficas desde arriba

Accesorios suministrados por separado

CR Control remoto

Technical data

			1010	1015	1025	1035
Prestaciones	Potencia frigorífica total - Máxima (1)	kW	14,1	18,4	27,6	42,5
	Potencia frigorífica total - Mínima (1)	kW	6,5	7,6	11,9	18,2
	Potencia frigorífica sensible - Máx. (1)	kW	14,1	18,4	27,6	42,5
	Potencia frigorífica sensible - mínima (1)	kW	6,5	7,6	11,9	18,2
	SHR - Max (1)	%	100	100	100	100
	SHR - min (1)	%	100	100	100	100
	Ventiladores	N°	3	3	4	6
	Caudal de aire - Máximo	m³/h	2500	3000	4000	5800
	Caudal de aire - Mínimo	m³/h	1250	1500	2000	2900
	Consumo energético de los ventiladores - Máximo	kW	0,18	0,28	0,40	0,67
	Consumo energético de los ventiladores - Mínimo	kW	0,03	0,05	0,07	0,12
	Alimentación eléctrica	V/Ph/Hz	230/1/50	230/1/50	230/1/50	230/1/50
COMBINACIÓN CON CONDENSADOR			2x1010	2x1015	2x1025	2x1035
Condensador MREI	Compresor	N°	1	1	1	1
	Potencia absorbida por el compresor - Máximo	kW	3,56	4,95	8,68	8,90
	Potencia absorbida por el compresor - Mínimo	kW	1,06	1,15	1,78	2,29
	Ventiladores de condensación	N°	1	2	2	2
	EER - Max		3,76	3,52	3,04	4,44
	EER - min		3,39	3,31	3,18	3,57
	Alimentación eléctrica	V/Ph/Hz	230/1/50	400/3+N/50	400/3+N/50	400/3+N/50

Dimensions

			1010	1015	1025	1035
Dimensiones unidad interna	L (2)	mm	300+300+Rack	300+300+Rack	300+300+Rack	300+300+Rack
	W (3)	mm	1200	1200	1200	1200
	H	mm	2073 (42 U)	2073 (42 U)	2073 (42 U)	2073 (42 U)
Peso unidad interna	Peso	kg	198	198	207	217
	Peso - Rack 600	kg	175	175	175	175
	Peso - Rack 800	kg	205	205	205	205
Dimensiones unidad externa - MREI	L	mm	320	500	500	1000
	W	mm	870	1160	1160	1850
	H	mm	1100	1270	1270	1300
Peso unidad externa - MREI	Peso	kg	123	195	201	275

Notas

1 Aire de retorno 46°C - 20% HR y 35°C de temperatura del aire ambiente.
