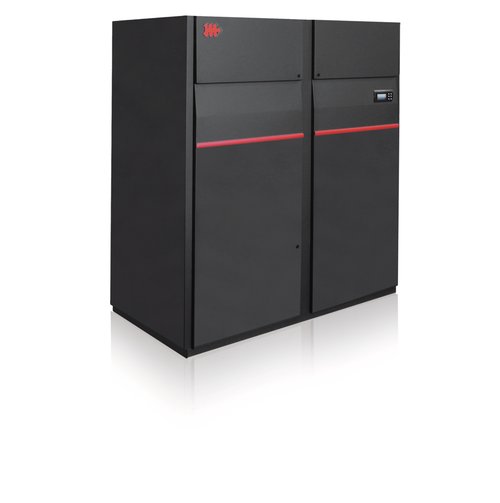

DOP/SZ 0025÷0092
КОНДИЦИОНЕРЫ С ДВУМЯ ВОДЯНЫМИ ВОЗДУХООХЛАДИТЕЛЯМИ И ВЕНТИЛЯТОРАМИ PLUG FAN С ЕС ИНВЕРТОРНЫМИ ДВИГАТЕЛЯМИ
Кондиционеры с двумя теплообменниками с двумя независимыми гидравлическими контурами с холодной водой. Контуры подсоединены к двум чиллерам с воздушным или водяным охлаждением конденсаторов, также могущих иметь режим естественного охлаждения. Два контура являются независимыми, в целях резервирования они не используются одновременно.
Серия DOP оборудована инверторными бескорпусными вентиляторами с EC-двигателями; высоконапорные вентиляторы доступны в качестве вспомогательного оборудования.
Инверторные бескорпусные вентиляторы EC позволяют сократить энергопотребление при неполной нагрузке до 61% по сравнению с радиальными вентиляторами, модулируя потребление энергии в соответствии с необходимой тепловой нагрузкой.
Блоки серии DOP возможны в двух версиях нагнетания воздуха: DOPT нагнетание вверх и DOPB нагнетание вниз.
Стандартно кондиционеры укомплектованы интерфейсной платой RS 485 для диспетчеризации по протоколу Modbus RTU.
Версии
- DOPT/SZ - Нагнетание воздуха вверх и фронтальный забор
- DOPB/SZ - Нагнетание воздуха вниз и забор сверху
диапазон мощности
- 25,0-91,0 kW
- 7,1-26,0 Ton
Принадлежности
Принадлежности, установленные на заводе
- AP Высоконапорные вентиляторы
- HT Работа с повышенной температурой воды (13-18°C)
- CM Планировщик
- DPS Двойное электропитание
- EC Вентиляторы с инверторным EC-двигателем
- AR Заборник для воздухообмена с фильтром
- AT Устройство автоматического поддержания расхода воздуха
- AT/P Электронное устройство для поддержания постоянным напор
- PA Дифференциальное реле контроля вентиляторов
- PF Дифференциальное реле на фильтре
- ES Электронагреватель со ступенчатым регулированием
- WS2 Водяной воздухонагреватель с трехходовым клапаном
- UMI Электродный пароувлажнитель
- WM Web-мониторинг обеспечивает дистанционное управление системой через протоколы связи GPRS/EDGE/4G/TCP-IP
- SA Датчик воды
- IS Интерфейсная плата RS485
- IST Протокол Modbus TCP / IP, порт Ethernet
- ISB BACnet MSTP протокол, RS485 интерфейсная плата
- ISBT BACnet IP протокол, Ethernet порт
- ISB1 BACnet MSTP протокол, RS485 интерфейсная плата
- ISBT1 BACnet TCP/IP протокол, Ethernet порт
- ISS Протокол SNMP, порт Ethernet
- RE Реле контроля фаз и мин/макс напряжений
Принадлежности, поставка отдельно
- MP Насос отвода конденсата
- MP/U Насос для отвода конденсата и слива воды из увлажнителя
- SB Датчик огня
- SC Датчик дыма
- CR Пульт дистанционного управления
- ZP Регулируемая основная рама с амортизаторами (только мод. B)
- ZA Регулируемая основная рама с амортизаторами и дефлектором (только мод. B)
- DL Нижний пленум для подсоединения воздуховода сбоку (мод. Т только)
- BA Верхний пленум забора воздуха с фильтром F7 эффективностью (мод. В только)
- BD Верхний пленум нагнетания с решеткой (мод. Т только)
- DM Нижний пленум нагнетания с решеткой (мод. В только)
- BV Пленум для нагнетания воздуха вниз с заслонкой вентилятора
- BF Direct Free-Cooling plenum for units with bottom air discharge
- DF Direct Free-Cooling plenum for units with top air discharge
Technical data
| 0025 | 0033 | 0050 | 0070 | 0092 | |||
| ПЕРВИЧНЫЙ ХОЛОДИЛЬНЫЙ контур, характеристики | Холодопроиз-ть (1) | kW | 24,8 | 33,1 | 50,1 | 69,9 | 91,4 |
| Явная холодопроиз-сть (1) | kW | 24,4 | 32,2 | 48,8 | 67,2 | 87,1 | |
| SHR (1) | % | 98% | 97% | 97% | 96% | 95% | |
| расход воды (1) | l/s | 1,18 | 1,58 | 2,39 | 3,33 | 4,36 | |
| Общее падение давления воды (1) | kPa | 24 | 22 | 31 | 32 | 36 | |
| ВТОРИЧНЫЙ КОНТУР, характеристики | Холодопроиз-ть (1) | kW | 24,8 | 33,1 | 50,1 | 69,9 | 91,4 |
| Явная холодопроиз-сть (1) | kW | 24,4 | 32,2 | 48,8 | 67,2 | 87,1 | |
| SHR (1) | % | 98% | 97% | 97% | 96% | 95% | |
| расход воды (1) | l/s | 1,18 | 1,58 | 2,39 | 3,33 | 4,36 | |
| Общее падение давления воды (1) | kPa | 24 | 22 | 31 | 32 | 36 | |
| Вентиляторная секция | Вентиляторы | N° | 1 | 1 | 2 | 2 | 3 |
| Расход воздуха (2) | m³/h | 9700 | 9700 | 13800 | 18800 | 22800 | |
| Макс. возможное статистическое давление - STD стандартные вентиляторы | PA | 410 | 375 | 350 | 395 | 400 | |
| Макс. возможное статистическое давление - высоконапорные вентиляторы | PA | 535 | 495 | 505 | 500 | 515 | |
| Фильтры | Tipo | G4 | G4 | G4 | G4 | G4 | |
| Электрические характеристики | Электропитание | V/Ph/Hz | |||||
| Schalldruck | DOPT - Нагнетание воздуха вверх (3) | dB(A) | 60 | 61 | 58 | 64 | 61 |
| DOPB - Нагнетание воздуха вниз (3) | dB(A) | 55 | 56 | 53 | 59 | 56 | |
| АКСЕССУАРЫ & ДОПОЛНИТЕЛЬНЫЕ СЕКЦИИ | АКСЕССУАРЫ & ДОПОЛНИТЕЛЬНЫЕ СЕКЦИИ | ||||||
| Электронагрев | Ступени | N° | 3 | 3 | 3 | 3 | 3 |
| Электрическая мощность | kW | 13,5 | 13,5 | 16,5 | 22,5 | 27,0 | |
| Калорифер | Теплопроиз-ть (4) | kW | 18,3 | 20,1 | 28,4 | 39,4 | 50,5 |
| расход воды (4) | l/s | 0,89 | 0,97 | 1,37 | 1,90 | 2,44 | |
| Общее падение давления воды (4) | kPa | 40 | 40 | 44 | 48 | 48 | |
| Электродный пароувлажнитель | Номинальная производительность пара | kg/h | 8 | 8 | 8 | 15 | 15 |
| Номинальная мощность | kW | 6,0 | 6,0 | 6,0 | 11,3 | 11,3 | |
Dimensions
| 0025 | 0033 | 0050 | 0070 | 0092 | |||
| Размеры | L | mm | 1350 | 1350 | 1750 | 2225 | 2625 |
| W | mm | 890 | 890 | 890 | 890 | 890 | |
| H | mm | 1980 | 1980 | 1980 | 1980 | 1980 | |
| Масса | Транспортный вес DOPT - Нагнетание воздуха вверх | kg | 473 | 499 | 562 | 752 | 891 |
| Транспортный вес DOPB - Нагнетание воздуха вниз | kg | 491 | 517 | 592 | 782 | 927 | |
| Рабочий вес DOPT - Нагнетание воздуха вверх | kg | 453 | 477 | 540 | 719 | 858 | |
| Рабочий вес DOPB - Нагнетание воздуха вниз | kg | 471 | 495 | 570 | 749 | 894 | |
Примечания
- 1 Температура воздуха 24°C - R.H. 50%, температура воды 7°C / 12°C.
- 2 Расход воздуха приведен для напора 20 Pa.
- 3 Уровень звукового давленияна высоте 1,5 м. и на расстоянии 2 м. от агрегата в соответствии с ISO 3744.
- 4 Ambient air temperature 24°C, water temperature 45°C/40°C (post-heating operation).
