WOPU/SZ 0130÷0300

КОНДИЦИОНЕРЫ С ВОДЯНЫМ ВОЗДУХООЛАДИТЕЛЕМ ДЛЯ НАГНЕТАНИЯ ПОД ФАЛЬШПОЛ С ВЕНТИЛЯТОРАМИ PLUG-FAN И ИНВЕРТОРНЫМИ ДВИГАТЕЛЯМИ

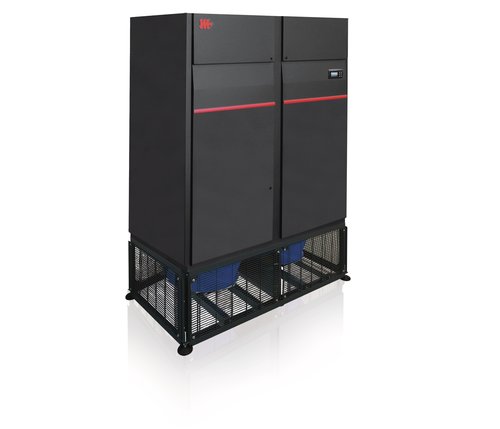

Новая серия кондиционеров с водяным воздухоохладителем состоит из двух частей: верхний охлаждающий модуль в котором находится теплообменник, фильтры, электрический отсек, модулирующий вентиль и нижний отсек с вентиляторами Plug-Fan новейшей разработки c инверторными двигателями,которые расположены в соответствующем отсеке, оптимизированы с целью минимизации потерь давления и уменьшения потребляемой мощности. Вентиляторный отсек имеет конфигурацию "полностью открытый" для монтажа под фальшпол и может быть укомплектован панелями для установки над фальшполом.
Стандартно кондиционеры укомплектованы интерфейсной платой RS 485 для диспетчеризации по протоколу Modbus RTU.
Эти кондиционеры разработаны для работы в высокой температурой воды (14/20 °C) , а с соответствующей опцией могут работать со стандартной температурой воды (7/12 °C).

Версии

WOPU/SZ - Нагнетание под пол

диапазон мощности

129-303 kW
37,0-86,0 Ton

Принадлежности

Принадлежности, установленные на заводе

SW Низкая рабочая температура воды 7/12°C
CM Планировщик
DPS Двойное электропитание
EC Вентиляторы с инверторным EC-двигателем
AT Устройство автоматического поддержания расхода воздуха
AT/P Электронное устройство для поддержания постоянным напор
PA Дифференциальное реле контроля вентиляторов
PF Дифференциальное реле на фильтре
ES Электронагреватель со ступенчатым регулированием
UMI Электродный пароувлажнитель
WM Web-мониторинг обеспечивает дистанционное управление системой через протоколы связи GPRS/EDGE/4G/TCP-IP
SA Датчик воды
IS Интерфейсная плата RS485
IST Протокол Modbus TCP / IP, порт Ethernet
ISB BACnet MSTP протокол, RS485 интерфейсная плата
ISBT BACnet IP протокол, Ethernet порт
ISB1 BACnet MSTP протокол, RS485 интерфейсная плата
ISBT1 BACnet TCP/IP протокол, Ethernet порт
ISS Протокол SNMP, порт Ethernet
MV 2-х ходовой модулирующий клапан
MVP 2-х ходовой модулирующий клапан, независящий от давления, и балансировочный вентиль для расхода воды
FME Расходомер
EM счетчик энергии
RE Реле контроля фаз и мин/макс напряжений
OW Температурный датчик выходящей воды

Принадлежности, поставка отдельно

MP Насос отвода конденсата
MP/U Насос для отвода конденсата и слива воды из увлажнителя
SB Датчик огня
SC Датчик дыма
CR Пульт дистанционного управления
ZP Регулируемая основная рама с амортизаторами (только мод. B)
BA Верхний пленум забора воздуха с фильтром F7 эффективностью (мод. В только)
BU Пленум с решеткой с верхним фронтальным забором
BV Пленум для нагнетания воздуха вниз с заслонкой вентилятора
BF Direct Free-Cooling plenum for units with bottom air discharge
BD Верхний пленум нагнетания с решеткой (мод. Т только)

Technical data

			0130	0160	0200	0250	0300
Данные - температура воды 14°C/20°C	Холодопроиз-ть (1)	kW	129	161	203	252	303
	Явная макс. холодопроизводительность (1)	kW	129	161	203	252	303
	Общая холодопроизводительность (1)	kW	126	158	199	246	296
	SHR (1)	%	100%	100%	100%	100%	100%
	расход воды (1)	l/s	5,2	6,4	8,1	10,0	12,1
	Общее падение давления воды (1)	kPa	54	52	38	50	48
Вентиляторная секция	Вентиляторы	N°	2	2	3	3	4
	Расход воздуха (2)	m³/h	20500	25500	33000	41000	50000
	Макс. возможное статистическое давление	PA	370	310	340	165	195
	Потребл. мощность (2)	kW	2,7	3,2	4,2	6,3	6,8
Фильтрация	Уровень согласно EN 779		G4	G4	G4	G4	G4
Фильтрация	Уровень согласно ISO 16890
Электрические характеристики	Электропитание	V/Ph/Hz	380/3/60	380/3/60	380/3/60	380/3/60	380/3/60
Schalldruck	WOPU - нагнетание воздуха над полом (3)	dB(A)	54	57	56	57	60
АКСЕССУАРЫ & ДОПОЛНИТЕЛЬНЫЕ СЕКЦИИ	АКСЕССУАРЫ & ДОПОЛНИТЕЛЬНЫЕ СЕКЦИИ
Электронагрев	Ступени	N°	2	2	2	2	2
Электронагрев	Электрическая мощность	kW	15,0	15,0	22,5	22,5	30,0
Электродный пароувлажнитель	Номинальная производительность пара	kg/h	8	15	15	15	15
Электродный пароувлажнитель	Номинальная мощность	kW	6,0	11,3	11,3	11,3	11,3

Dimensions

			0130	0160	0200	0250	0300
Охлаждающая секция	L	mm	1750	2225	2625	3100	3500
	W	mm	890	890	890	980	980
	H	mm	1980	1980	1980	1980	1980
	Транспортный вес	kg	442	561	675	839	948
	Рабочий вес	kg	421	535	644	803	906
Вентиляторная секция	L	mm	1750	2225	2625	3100	3500
	W	mm	890	890	890	980	980
	H (4)	mm	600	600	600	600	600
	Транспортный вес	kg	173	204	260	307	365
	Рабочий вес	kg	153	178	229	270	324

Примечания

1 Температура воздуха 35°C - R.H. 30%, температура воды 14°C/20°C.
2 Расход воздуха приведен при напоре 20 Ра и полностью открытой вентиляторной секцией, высота фальшпола 900 мм.
3 Уровень звукового давленияна высоте 1,5 м. и на расстоянии 2 м. от агрегата в соответствии с ISO 3744.
