TOP 1025÷4118

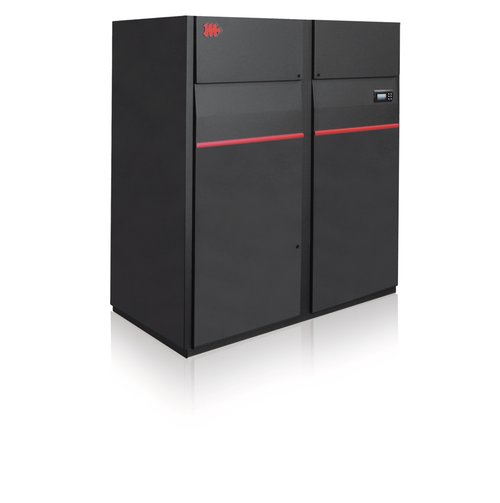

UNIDADES DUAL FLUID DE EXPANSIÓN DIRECTA CONDENSADAS POR AIRE CON COMPRESORES SCROLL Y VENTILADORES PLUG-FAN EC INVERTER

Unidades Dual Fluid de expansión directa condensadas por aire con circuito doble: uno por expansión directa condensada por aire, uno por agua refrigerada.
Los dos circuitos están separados y su activación no es contemporánea para funcionar como back-up interno.
La gama TOP dispone de ventiladores Plug-Fan EC Inverter; como accesorios están disponibles ventiladores con altura manométrica alta.
Los ventiladores Plug-Fan EC Inverter permiten reducir los consumos en las cargas parciales de hasta un 61% respecto a los ventiladores centrífugos, modulando la potencia absorbida según la carta térmica requerida.
La gama TOP viene en dos configuraciones de impulsión del aire: TOPT con impulsión hacia arriba y TOPB con impulsión hacia abajo.
La supervisión de las unidades se gestiona de fábrica mediante el protocolo Modbus RTU en la interfaz serial RS485. Otros protocolos de comunicación y de Interfaz están disponibles como alternativa.
Las unidades pueden trabajar con temperatura del aire exterior elevada (hasta 52 °C) con la combinación correcta a los condensadores remotos XT.

Versiones

TOPT/C - Impulsión hacia arriba y toma frontal
TOPT/U - Impulsión hacia arriba y toma frontal
TOPT/E - Refrigeración y calefacción
TOPT/D - Impulsión hacia arriba y toma frontal
TOPB/C - Impulsión hacia abajo y toma superior
TOPB/U - Impulsión hacia abajo y toma superior
TOPB/E - Impulsión hacia abajo y toma superior
TOPB/D - Impulsión hacia abajo y toma superior

Power range

26,0-118 kW
7,3-34,0 Ton

Accesorios

Accesorios montados en fábrica

AP Ventiladores Alta Prevalencia
SL Silenciamiento unidad
TE Válvula de expansión electrónica
AR Entrada renovación aire con filtro
AT Control regulación caudal aire constante
AT/P Control de regulación presión estática útil constante
PF Presostato diferencial para el control de los filtros
ES Batería calefacción con resistencia eléctrica por etapas
WS2 Batería de agua caliente con válvula de 3 vías
PG Batería post-calentamiento por gas caliente (con válvula)
UMI Humidificador a vapor y electrodos sumergidos
SA Sensor de inundación
IST Protocolo Modbus TCP/IP, puerto Ethernet
ISB Protocolo BACnet MSTP, interfaz serial RS485
ISBT Protocolo BACnet IP, puerto Ethernet
ISS Protocolo SNMP, puerto Ethernet
LT Predisposición de la unidad para el funcionamiento con KLT
RE Relé de voltaje mínimo y máximo ajustable y control de fase

Accesorios suministrados por separado

MP Bomba de condensados
MP/U Bomba desagüe condensa y humidificador
SB Sensor de detección de incendios
SC Sensor de detección de humo
CR Control remoto
ZP Zócalo ajustable con amortiguadores (sólo mod. B)
ZA Zócalo ajustable con amortiguadores y deflector (sólo mod. B)
DL Plenum inferior para conexiones laterales (solo mod. T)
BA Plenum de toma superior vertical con filtro eficiencia F7 (sólo mod. B)
BD Plenum descarga superior frontal con malla (sólo mod. T)
DM Plenum descarga inferior frontal con malla (sólo mod. B)
BV Plenum descarga/de toma superior con rejilla

Technical data

			1025	1041	1050	2066	2080	4104	4118
Prestaciones del circuito de expansión directa	Potencia frigorífica total (1)	kW	25,7	41,5	50,3	66,5	80,0	104	118
	Potencia frigorífica sensible (1)	kW	21,9	38,8	42,5	58,3	75,0	95,1	100
	SHR (1)	%	85%	93%	84%	88%	94%	91%	85%
	Potencia absorbida total (1)	kW	7,0	11,4	14,0	17,8	22,7	28,7	32,5
	EER (1)		3,67	3,64	3,59	3,73	3,53	3,63	3,63
Prestaciones del circuito de agua refrigerada	Potencia frigorífica total (2)	kW	24,1	49,2	49,2	67,6	92,1	118	118
	Potencia frigorífica sensible (2)	kW	20,9	42,5	42,5	60,3	81,8	102	102
	SHR (2)	%	87%	86%	86%	89%	89%	86%	86%
	Caudal de agua (2)	l/s	1,2	2,4	2,4	3,2	4,4	5,7	5,7
	Pérdidas de carga totales (2)	kPa	33	45	45	33	47	44	44
Circuito frigorífico	Circuitos frigorifícos	n°	1	1	1	2	2	2	2
Circuito frigorífico	Compresores	n°	1	1	1	2	2	4	4
Sección ventilador	Ventiladores	n°	1	1	1	2	2	3	3
	Caudal de aire (3)	m³/h	5200	10000	10000	14200	19200	24000	24000
	Presión estática útil Máx. - Unidad de ventiladores estándar	Pa	100	230	230	360	240	320	320
	Presión estática útil Máx. - Unidad con ventiladores de alta presión estática	Pa	390	370	370	530	380	470	470
	Filtros	Tipo	M5	M5	M5	M5	M5	M5	M5
Características eléctricas	Alimentación eléctrica	V/Ph/Hz	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50
Presión sonora	TOPT - Versión con impulsión hacia arriba (4)	dB(A)	61	63	64	63	66	66	66
Presión sonora	TOPB - Versión con impulsión hacia abajo (4)	dB(A)	56	58	59	57	60	60	60
ACCESORIOS Y SECCIONES COMPLEMENTARIAS	ACCESORIOS Y SECCIONES COMPLEMENTARIAS
Batería eléctrica	Número de etapas	n°	3	3	3	3	3	3	3
Batería eléctrica	Potenza eléctrica	kW	7,5	13,5	13,5	16,5	22,5	27,0	27,0
Batería de agua caliente	Potencia térmica (5)	kW	5,2	13,0	13,0	17,7	24,5	31,6	31,6
	Caudal de agua (5)	l/s	0,25	0,62	0,62	0,85	1,17	1,51	1,51
	Pérdidas de carga totales (5)	kPa	29	36	36	35	43	41	41
Batería de gas caliente	Potencia térmica (6)	kW	5,9	10,5	10,5	14,3	19,8	25,6	25,6
Humidificador a vapor y electrodos sumergidos	Producción nominal de vapor	kg/h	4	8	8	8	15	15	15
Humidificador a vapor y electrodos sumergidos	Potencia nominal	kW	3,0	6,0	6,0	6,0	11,3	11,3	11,3
Pesos	Peso de transporte TOPT - Impulsión hacia arriba	kg	324	525	537	676	839	1050	1050
	Peso de transporte TOPB - Impulsión hacia abajo	kg	341	542	554	705	868	1085	1085
	Peso en funcionamiento TOPT - Impulsión hacia arriba	kg	313	505	517	654	811	1017	1017
	Peso en funcionamiento TOPB - Impulsión hacia abajo	kg	330	522	534	683	840	1052	1052

Dimensions

			1025	1041	1050	2066	2080	4104	4118
Dimensiones	L	mm	875	1350	1350	1750	2225	2625	2625
	W	mm	675	890	890	890	890	890	890
	H	mm	1980	1980	1980	1980	1980	1980	1980

Notas

1 Temperatura de aire ambiente 24 °C - U.R. 50%, temperatura de condensación 45 °C.
2 Temperatura de aire ambiente 24 °C - U.R. 50%, temperatura del agua 7 °C/12 °C.
3 Caudal de aire calculado con una presión estática útil de 20 Pa.
4 Presión sonora detectada en campo libre a 1,5 m de altura y 2 m de distancia de la unidad, conforme a la norma ISO 3744.
5 Temperatura aire ambiente 20 °C, Temperatura del agua 45 °C/40 °C.
6 Temperatura aire ambiente 20 °C.
