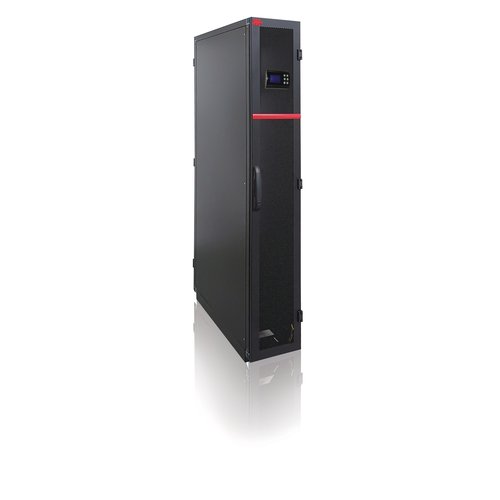

XIPR 1015÷1035

UNITÉS DE CLIMATISATION À EXPANSION DIRECTE IN ROW

La série XIPR est une gamme d'unité de climatisation à expansion directe spécifiquement conçues pour être directement accouplées avec l'appareil qui génère la charge thermique au sein du centre de données.
Les unités sont dotées de ventilateurs EC Inverter Plug-Fan à aubes incurvées vers l'arrière et d'une vanne d'expansion électronique directement contrôlés par un microprocesseur et d'une interface utilisateur de pointe. Le système est complété par un groupe de condensation extérieur équipé d'un compresseur Scroll Inverter à haut rendement. Les ventilateurs comme le compresseur fonctionnent en se basant sur des logiques de régulation spécifiques qui visent à maximiser l'efficacité dans une vaste gamme de conditions de fonctionnement.

Versions

XIPR-1 - Sortie d’air frontale - 1000 mm
XIPR-2 - Sortie d'air frontal - 1200 mm
XIPR-L - Sortie d’air latérale (deux côtés) - 1200 mm
XIPR-D - Sortie d’air latérale (côté droit) - 1200 mm
XIPR-S - Sortie d’air latérale (côté gauche) - 1200 mm

Power range

6,3-35,0 kW

Accessoires

Accessoires montés en usine

MP Pompe drainage eau de condensation
PF Pressostat différentiel contrôle filtres
SA Capteur d'inondation
IS Protocole Modbus RTU, interface sérielle RS485
IST Protocole Modbus TCP/IP, porte Ethernet
ISBT Protocole BACnet IP, port Ethernet
ISB1 Protocole BACnet MSTP, interface sérielle RS485, avec certification BTL.
ISBT1 Protocole BACnet IP, port Ethernet, avec certification BTL.
ISS Protocole SNMP, porte Ethernet
STT Sondes de température éloignées
TCF Connexions frigorifiques par le haut

Accessoires fournis séparément

CR Panneau de commande à distance
C03 Couverture de base avant / arrière - 300 mm
C10 Couverture de base latéral - 1000 mm
C12 Couverture de base latéral - 1200 mm

Technical data

			1015	1025	1035
Performances	Puissance frigorifique totale - Max. (1)	kW	15,1	23,1	35,0
	Puissance frigorifique totale - Min. (1)	kW	6,3	9,9	15,3
	Puissance frigorifique sensible - Max (1)	kW	15,1	23,1	35,0
	Puissance frigorifique sensible - min. (1)	kW	6,3	9,9	15,3
	SHR - Max (1)	%	100	100	100
	SHR - min (1)	%	100	100	100
	Ventilateurs	N°	3	4	6
	Débit d’air - Max	m³/h	3000	4000	5800
	Débit d’air - min	m³/h	1500	2000	2900
	Consommation d’énergie des ventilateurs - Max.	kW	0,26	0,38	0,64
	Consommation d’énergie des ventilateurs - Min.	kW	0,05	0,07	0,12
	ISO 16890 Filtration	Tipo	e(PM10).min ≤50 %	e(PM10).min ≤50 %	e(PM10).min ≤50 %
	Alimentation électrique	V/Ph/Hz	230/1/50	230/1/50	230/1/50
COMBINAISON AVEC UN GROUPE DE CONDENSATION			1x1015	1x1025	1x1035
Groupe de condensation MREI	Compresseur	Tipo	Scroll Inverter	Scroll Inverter	Scroll Inverter
	Puissance absorbée compresseur - Max	kW	4,75	8,18	8,31
	Puissance absorbée compresseur - min	kW	1,15	1,78	2,28
	Ventilateurs de condensation	N°	2	2	2
	EER - Max		3,01	2,70	3,91
	EER - min		3,02	2,93	3,15
	Alimentation électrique	V/Ph/Hz	400/3+N/50	400/3+N/50	400/3+N/50

Dimensions

			1015	1025	1035
Dimensions de l’unité intérieure	L	mm	300	300	300
	W (2)	mm	1000 - 1200	1000 - 1200	1000 - 1200
	H	mm	2073 (42 U)	2073 (42 U)	2073 (42 U)
Poids unité intérieure	Poids 1000	kg	183	192	202
Poids unité intérieure	Poids 1200	kg	198	207	217
Dimensions de l’unité extérieure - MREI	L	mm	500	500	1000
	W	mm	1160	1160	1850
	H	mm	1270	1270	1300
Poids unité extérieure - MREI	Poids	kg	195	201	275

Remarques

1 Air de retour 35 °C - 25% HR et 35 °C température de l'air ambiant.
